12μm 256 × 192 USB излезен компактен термички модул

Број на модел

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Термички модул

Сензор за слика

Низи на фокусни авиони во Vox

Макс. Резолуција

256 × 192

Стапка на рамка

Прилагодливи, 25Hz до 50Hz

Интервал на пиксели

12μm

Лента за одговор

8μm до 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1,0

Леќи (фокусна должина)

9,7мм

15.4мм

F број

F1.0

F1.0

Ifov

1.2MRAD

0,8MRAD

Поле на гледање (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Мин. Фокусирање на растојание

2m

5m

Мерење на температурата

Температурен опсег

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Точност на температурата

Макс (± 2 ° C, ± 2%) на температура на околината 25 ° C и температура на предметот над 0 ° C

Температурно растојание

(врз основа на 0,65 × 0,65м)

10м (најдалеку)

15м (најдалеку)

Правило за термографија

3 Типови на правило за мерење на температурата, 21 правила (10 поени, 10 региони и 1 линија)

Излез на податоци

Податоци за температура на 16bit

Приказ на слика

Прилагодување на контрастот

Да

Прилагодување на осветленоста

Да

Палети

15 палети на прилагодлива во боја, стандардно бело топло

Режим на FFC (корекција на рамно поле)

Автоматско, рачно, надворешна корекција

ДДЕ

Да

Општо

Хардверски интерфејс

USB2.0 FPC

Моќ

DC 5V ± 5%

Потрошувачка на енергија

≤0.5w

Вибрации и шок

Вибрации: синусоидна вибрација, 20 m/s ², 3 - оска

Шок: половина синусен бран, 30 g/11 ms, 3 - оска 6 - начин

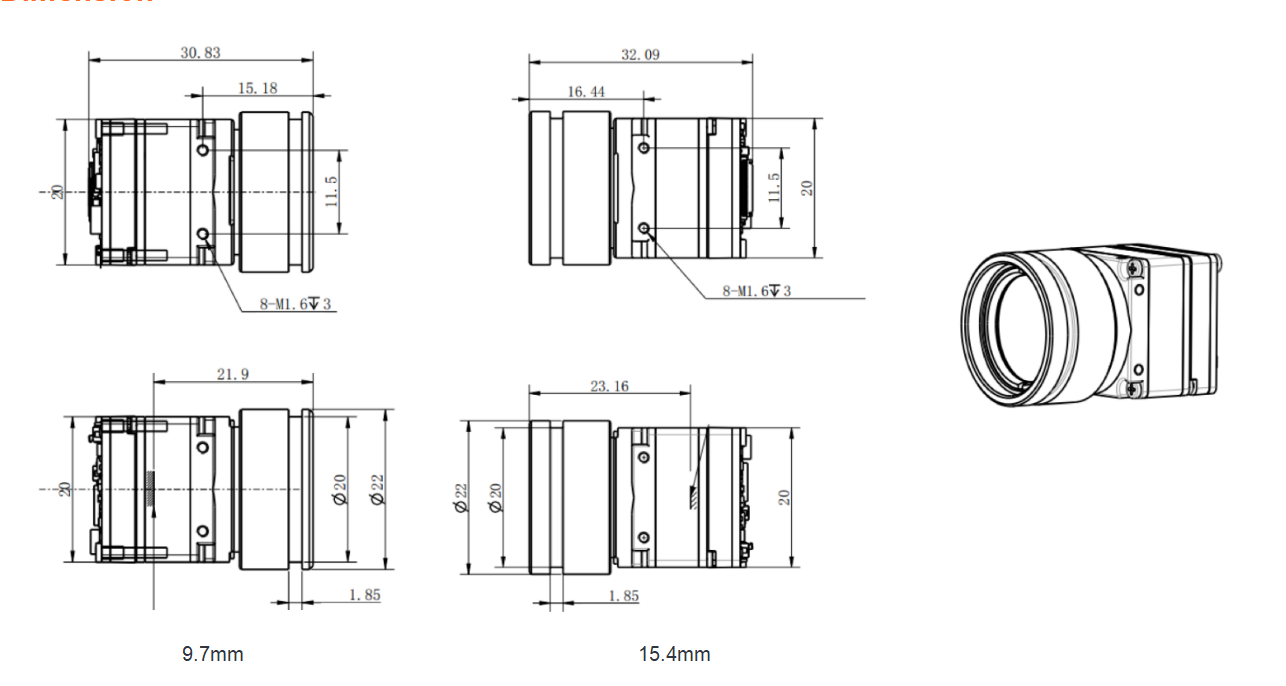

Димензија

30,83мм*20мм*20мм

32.09мм*20мм*20мм

Тежина

≤20g

≤22g

Работна температура

- 40 ° C ~ 60 ° C.
