12um 384x288 USB излезен компактен термички модул
|
Број на модел |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Термички модул |
||
|
Сензор за слика |
Низи на фокусни авиони во Vox |
|
|
Макс. Резолуција |
384 × 288 |
|
|
Стапка на рамка |
Прилагодливи, 6Hz до 50Hz |
|
|
Интервал на пиксели |
12μm |
|
|
Лента за одговор |
8μm до 14μm |
|
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|
|
Леќи (фокусна должина) |
9,7мм |
15.4мм |
|
F број |
F1.0 |
F1.0 |
|
Ifov |
1.2MRAD |
0,8MRAD |
|
Поле на гледање (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Мин. Фокусирање на растојание |
2m |
5m |
|
Мерење на температурата |
||
|
Температурен опсег |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|
|
Точност на температурата |
Макс (± 2 ° C, ± 2%) на температура на околината 25 ° C и температура на предметот над 0 ° C |
|
|
Температурно растојание (врз основа на 0,65 × 0,65м) |
10м (најдалеку) |
15м (најдалеку) |
|
Правило за термографија |
3 Типови на правило за мерење на температурата, 21 правила (10 поени, 10 региони и 1 линија) |
|
|
Излез на податоци |
Податоци за температура на 16bit |
|
|
Приказ на слика |
||
|
Прилагодување на контрастот |
Да |
|
|
Прилагодување на осветленоста |
Да |
|
|
Палети |
15 палети на прилагодлива во боја, стандардно бело топло |
|
|
Режим на FFC (корекција на рамно поле) |
Автоматско, рачно, надворешна корекција |
|
|
ДДЕ |
Да |
|
|
Општо |
||
|
Хардверски интерфејс |
USB2.0 FPC |
|
|
Моќ |
DC 5V ± 5% |
|
|
Потрошувачка на енергија |
≤0,55W |
|
|
Вибрации и шок |
Вибрации: синусоидна вибрација, 20 m/s ², 3 - оска Шок: половина синусен бран, 30 g/11 ms, 3 - оска 6 - начин |
|
|

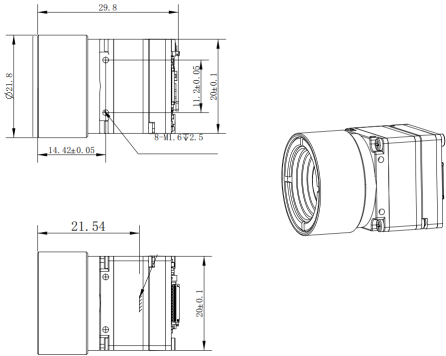

Димензија |
29,8мм*20мм*20мм |
29,8мм*20мм*20мм |
|
Тежина |
≤22g |
≤22g |
|
Работна температура |
- 40 ° C ~ 70 ° C. |
|
